【壓鑄寶典】估算內澆口速度的秘密武器
發布日期：2014-09-28
瀏覽次數：5313
| 內澆口速度因制品而異，所以決定內澆口的方法也不明確，許多研究人員選擇壁厚和填充長度作為制品的特征，并按照制品的這些特征確定內澆口速度�？梢哉J(rèn)為是根據實際的鑄造或?qū)嶒?yàn)找到的，小編羅列出來供大家參考： |
(1) 德國壓鑄用計算尺手冊

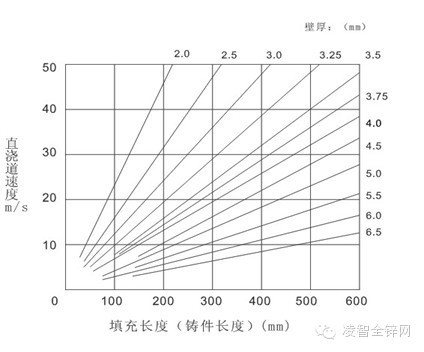

圖1是德國計算尺說明書(G. Liei)列出的壁厚、填充長度和內澆口速度的關系。
對薄壁的普通壓鑄件，希望內澆口速度為40---80米/秒，但高的速度值會引起粘模，所以現在一般控制在60 米/秒以內為好。
(2) ADCI計算尺
項目 內澆口速度(m/s) 新模 45-55 批量生產 普通制品一般值 38 安全最高值 55 安全最低值 30
表1
SDCE計算尺
壁厚 澆口速度(m/s) -0.8 46-55 1.3-1.5 43-52 1.7-2.3 40-49 2.4-2.8 37-46 2.9-3.8 34-43 4.6-5.1 32-40 6.1- 28-35 表2 一般澆口速度
在ADCI的手冊中認為一般以40米/秒左右為宜。
(3)結合材料和模溫
列出了表3的值。
|
壁厚(毫米) |
內澆口速度（米/秒） |
||
|
ADC10，12 |
ADC1 |
ZDC2 |
|
|
0.8 |
49 |
47 |
46 |
|
1.3 |
47 |
46 |
44 |
|
1.5 |
46 |
44 |
43 |
|
1.9 |
44 |
43 |
41 |
|
2.3 |
43 |
42 |
40 |
|
2.5 |
43 |
41 |
40 |
|
2.8 |
42 |
40 |
39 |
|
3.2 |
41 |
40 |
38 |
|
3.8 |
40 |
38 |
37 |
|
4.6 |
38 |
37 |
35 |
|
5.1 |
37 |
35 |
34 |
|
6.4 |
34 |
32 |
30 |
|
內澆口處的合金溫度 |
640℃ |
643℃ |
424℃ |
|
鑄型溫度 |
260℃ |
260℃ |
204℃ |
表3 H.H.Pokorny給出的壁厚和內澆口速度的關系
在設計時確定內澆口速度最好參考上列資料，或?qū)σ话銐鸿T件先定為40米/秒左右，然后進行試鑄，并逐漸加以修正。在增速填充的簡單形式的場合，可把上列速度視為平均速度，但在復雜的場合，應通過試驗來確定。
